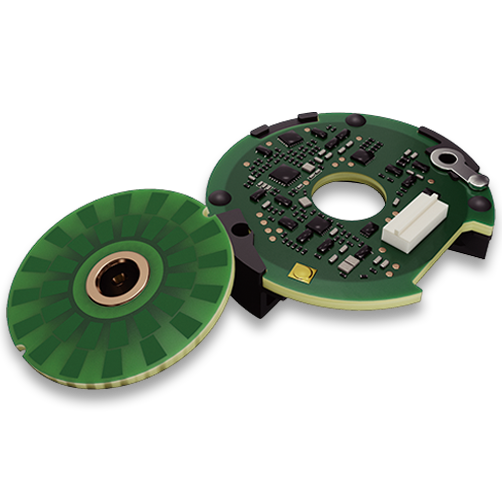

SV -48M17C

性能参数

SV-48M17C-01

SV-48M17C-02

SV-48M17C-05

分辨率

17bits

绝对精度

与安装、控制系统、减速机、校准相关

重复精度

±10 arc-sec

最高转速

6000 rpm

单/多圈

电池多圈

机械尺寸

定子-外径尺寸

Φ48 ±0.2 mm

定子安装孔距

Φ40 ±0.15 mm

电气规格

电源电压

5±5% V

电流消耗-空载

≤200 mA

通讯协议

RS 485

出线方式

径向端子出线

轴向端子出线

径向焊线出线

环境因素

EMC

满足 IEC61800-3 标准要求

运行温度

-40°C~105°C

储存温度

-50°C~125°C

耐冲击性

冲击加速度980m/s²，6ms

振动耐久性

10至55Hz之间，保持振幅1.5mm；55至2000Hz之间，加速度为98m/s²；XYZ每轴向2小时，共计6小时（样品上电运行）

安装气隙（推荐）

0.5~0.9mm（典型值0.7mm）

00

01

02

03

04

05

06

08

09

10

底座高度

无轴套

7.9mm

7.9mm

9.9mm

9.9mm

7.9mm

7.9mm

7.9mm

9.9mm

9.9mm

轴套内径

Φ8mm

Φ6mm

Φ8mm

Φ6mm

Φ11.5mm

Φ8mm

Φ6mm

Φ8mm

Φ6mm

电机轴伸

4.5mm

4.5mm

8mm

8mm

8.8mm

通孔

通孔

通孔

通孔
