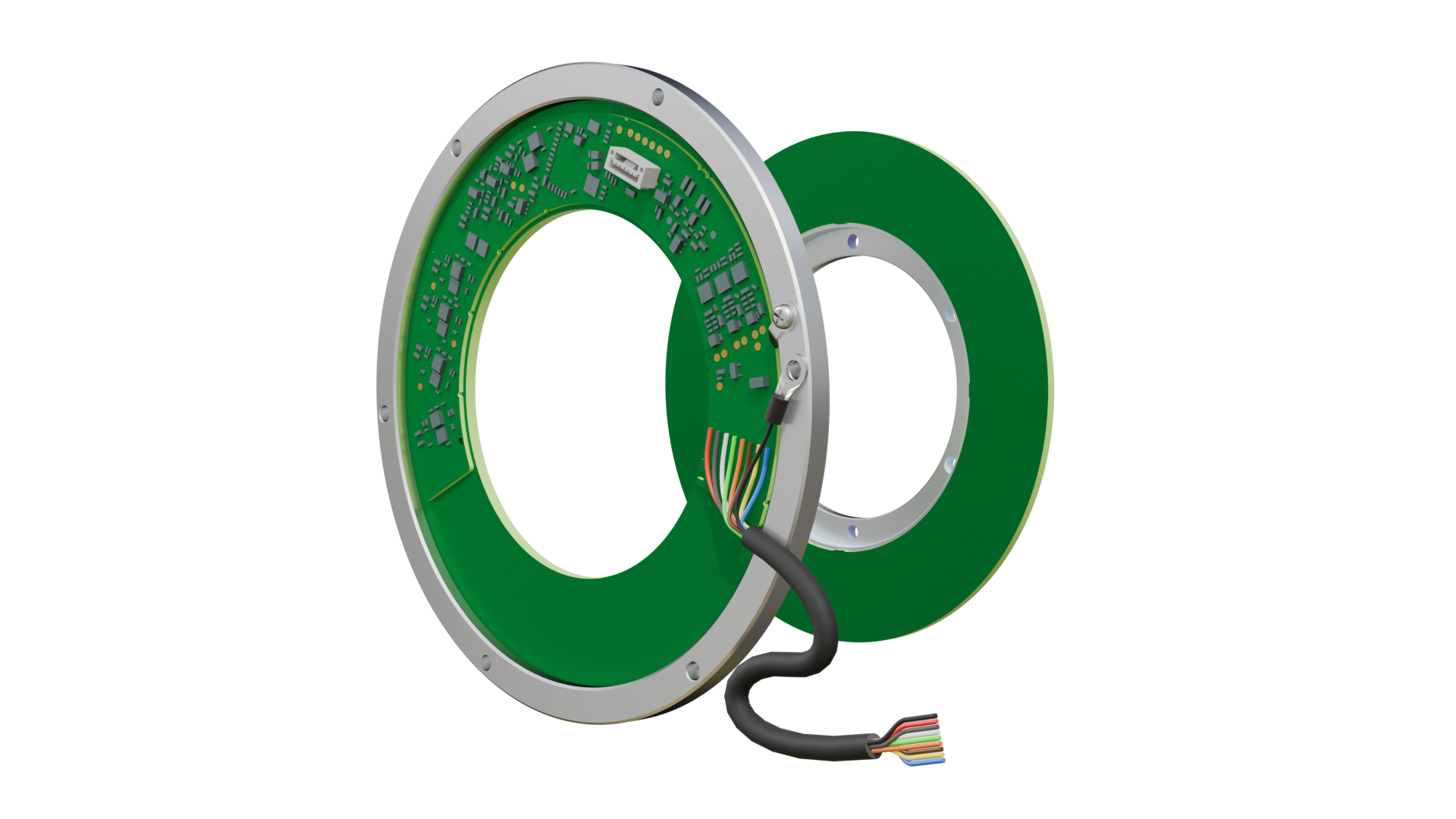

MT-C128

性能参数

MT-C128-3ERG

分辨率

23bits

绝对精度

与安装、控制系统、减速机、校准相关

重复精度

±0.8 arc-sec

最高转速

6000 rpm

单/多圈

单圈绝对值

机械尺寸

定子-外径尺寸

Φ128 - 0.03 mm

定子-内径尺寸

Φ72 ＋0.3 mm

定子板厚度

7.4 ± 0.05 mm

电机端转子-外径尺寸

Φ113 - 0.3 mm

电机端转子-内径尺寸

Φ58.75 ＋0.3 mm

电机端转子板厚度

7.1 ± 0.02 mm

电气规格

电源电压

5±5% V

电流消耗-空载

≤200 mA

通讯协议

RS 485

出线方式

径向端子出线

环境因素

EMC

满足 IEC61800-3 标准要求

运行温度

-40°C~85°C

储存温度

-50°C~125°C

耐冲击性

冲击加速度980m/s²，6ms

振动耐久性

10至55Hz之间，保持振幅1.5mm；55至2000Hz之间，加速度为98m/s²；XYZ每轴向2小时，共计6小时（样品上电运行）

安装气隙（推荐）

0.4 ±0.05mm
